Stetoskop, vücut içinde oluşan sesleri dinlemek için kullanılan tıbbi bir cihazdır. Stetoskop genelde diyafram, tüp (elastik boru), kulaklık olmak üzere üç ana kısımdan meydana gelir. Bazı stetoskoplarda ayrıca çan adı verilen ve alçak perdeden sesleri yükseltmeye yarayan bir kısım da bulunur. Diyafram, stetoskobun tüp kısmının ucunda bulunan ve dinlenmek istenen bölgeye değdirilen yassı koni şeklinde bir parçadır. Bu parçanın içinde ortamdan yalıtılmış bir zar vardır. Yüzeydeki sesle titreyen zar konik parça içindeki havaya basınç uygular ve bu basınç tüp içinden kulaklığa kadar ulaşır ve uygun yapıdaki kulaklık parçaları, sesi kulak içine yayar. Basit bir mantıkla çalışan stetoskop, bir nevi mekanik yükselticidir. Stetoskopla en çok dinlenen sesler ise şunlardır;
- Kalp Atışının Dinlenmesi
- Akciğerlerin Çıkardığı Seslerin Dinlenmesi
- Bağırsaklarda ve Midede Ortaya Çıkan Seslerin Dinlenmesi
- Nabzın Dinlenmesi
- Kan Basıncının Ölçülmesi
Stetoskop ile vücuttaki sesleri dinleme işine oskültasyon (auscultation) denir. Oskültasyon, tecrübe gerektiren bir teşhis yöntemidir. Stetoskop ile kulağa ulaşan sesin normal olup olmadığını anlamak, eğitim ve deneyim gerektirir. Mesela kalpten yayılan birçok ses vardır ve bu seslerin bazısı insandan insana farklılık gösterebilir.

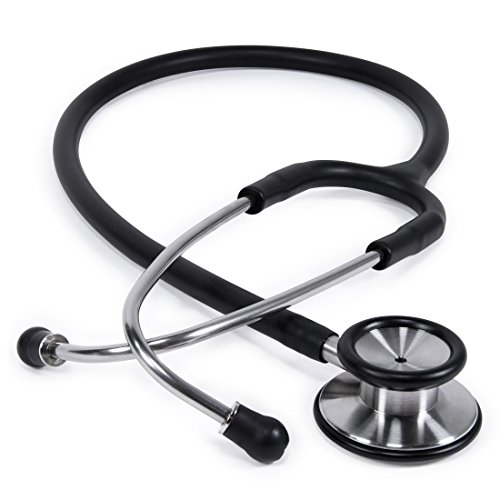

Mekanik Stetoskop
Mekanik stetoskoplar hafif ve taşınabilir oldukları için kullanımları kolaydır ancak sadece uzman kişiler tarafından yorumlanabilecek veri sunar. Elektronik stetoskoplar ise elde edilen veriyi kullanıcıya yorumlanmış bir şekilde sunabilmektedir. Elektronik stetoskoplar fazla yaygınlaşmamıştır, gelişmekte olan bir teknolojidir ve pahalıdır. Doktorlar mekanik stetoskopları tercih etmektedir.

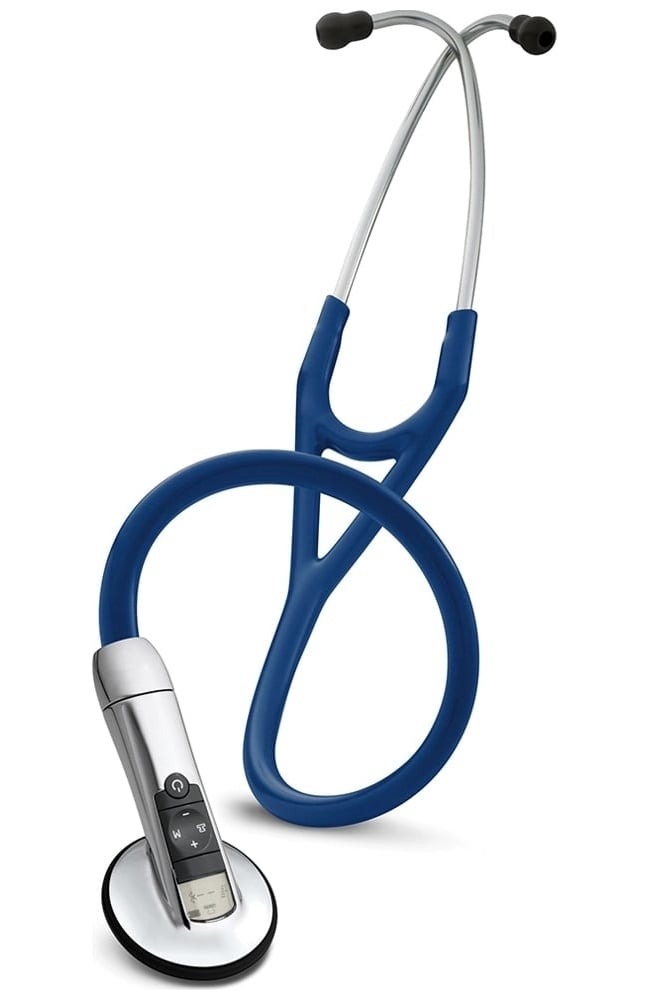

Elektronik Stetoskop
Elektronik Stetoskopların Çalışma Prensipleri
Elektronik stetoskop, sesi öncelikle bir dönüştürücü yardımıyla elektriksel bir niceliğe dönüştürür. Havanın titreşimini elektrik işaretlere dönüştüren basınç algılayıcıları kullanılarak vücuttaki sesler elektronik ortama aktarılır. Bu iş için mikrofonlar kullanılır. Kullanılan mikrofonların yalıtılmış olmaları gerekir, çünkü ortamdaki sesler vücuttan gelen sese eklenerek çıktıyı bozar. Mikrofonla gerilime dönüştürülen ses çok zayıf ve gürültülüdür. Çeşitli filtre ve yükselteç devreleriyle iyileştirilen işaret (sinyal) daha sonra çıktı (ses, görüntü, teşhis sonuçları vs.) olarak sunulmak için örneksel (analog) veya sayısal (dijital) bir sisteme aktarılır. Sayısal verinin işlenmesi daha kolay olduğu için elektronik stetoskoplar genelde sayısal olarak tasarlanır. İyileştirilmiş işaret önce örneksel-sayısal çeviriciyle sayısal değerlere dönüştürülür ve daha sonra da bir işlemci tarafından işlenerek çıktı halini alır. İşaret çözümlemesinde sayısal işaret işleyicilerden (Digital Signal Processor) yararlanılması çıktının kalitesini artırır. Sayısal işaret işleyici yardımı ile veriler üzerinde filtreleme-yorumlama vs. her türlü işlem kolayca yapılabilmektedir.
