İşlemcilerin farklı şekilleri, boyutları ve harici özellikleri vardır. Bu özelliklere işlemci paketi denir. İşlemcilerin gelişim süreçlerinde üreticiler, çok çeşitli nedenlerle değişik paketlemeler kullanmaktadır. Bu nedenlere işlemcileri anakarta bağlayan ayak sayılarının artmasını, işlemci ısınmalarını engellemek amacıyla yapılan değişiklikleri ve kimi parçalarda anakarta bağımlılığı ortadan kaldırmayı örnek olarak verebiliriz.
478 Pin FC-PGA Paketi Ön ve Arka Yüzü
Bunlardan bir tanesi olan slot tipi paketleme (SEC=Single-Edge Contact),1990’lı yılların başında piyasaya sürüldü. Slot tipi işlemciler artık üretilmemektedir.
SEC Paketi
Alt tarafında çeşitli sayıda pin bulunduran işlemci paketlemesine PGA (pin grid array) adı verilir. CPU modellerinde PGA paketlerinin 100 farklı çeşidini kullanmıştır. Örneğin staggered-PGA, micro-PGA, BGA ve PPGA. Ayrıca PGA, CPU’ların pin sayıları da birçok farklılık göstermektedir.
PGA İşlemci
ZİF (Zero insertion force) paketleri, PGA paketlerine benzer. PGA’dan farklı olarak sadece anakarta işlemcinin sabitlenmesi için bir kol tasarlanmıştır. Bu kol işlemcinin kolay takılmasını ve sabitlenmesini sağlar.
LGA Paketi
Farklı bir paketleme olan LGA paketinde, işlemci ayaklarının yerini elektrik iletimini sağlayan iletim noktaları almıştır. Pin yerine iletim noktalarının kullanımı, elektrik sinyallerinin iletim yolunu kısaltmış, böylelikle sinyal iletim hızı artmıştır. Pinler, anakart üzerinde bulunur.

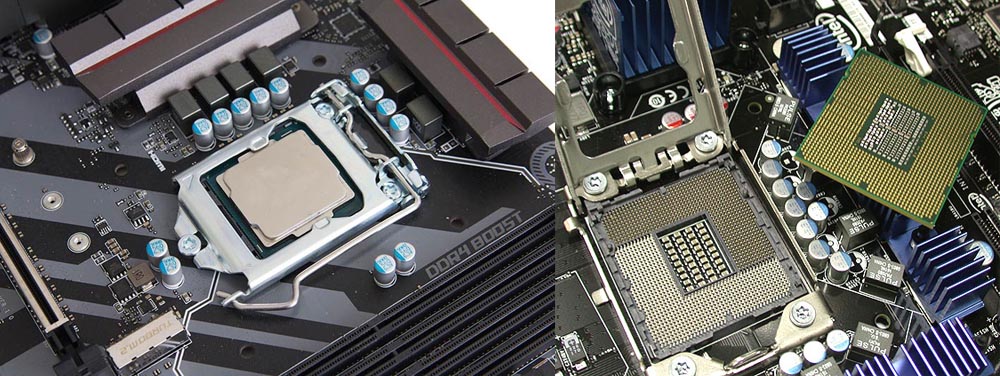

1- Soket İşlemci
Soket işlemci, kare şeklinde üretilmiş işlemci modelidir. Üst yüzeyinde marka ve model isimleri bulunur. Alt yüzeyinde ise işlemcinin türüne göre çok sayıda pin veya iletim noktası bulunur. Takıldıkları anakarta bir mandal/kilit yardımı ile tutturulurlar. İşlemci seçimi yapılırken anakarttaki sokete uygun işlemci seçilmelidir.
2- Slot İşlemci
Slot işlemciler, dikdörtgen bir kart şeklinde üretilen işlemci modelidir. Bu işlemciler, anakartın üzerine 90’lik açıyla monte edilir. Kimi işlemci bileşenleri kart üzerindedir. Kartın alt kısmında bulunan bağlantı noktaları ile ana karta bağlanır. İşlemcinin korunması için dış kılıfı vardır. Kılıfın yan yüzeylerine soğutucu takılmaktadır. Slot işlemcilerin üretimi durdurulmuştur.
Kılıfsız ve Kılıflı Slot İşlemci
