Ekran kartı, mikroişlemcide (CPU) işlenen verilerin monitörde görüntülenmesini sağlayan sinyallere dönüştüren donanım birimidir. Harici ve dahili (tümleşik) olmak üzere iki farklı teknolojide üretilir. Harici ekran kartları bilgisayar sistemine anakart üzerinde bulunan slotlar (genişleme yuvaları) ile bağlanırlar. Bu genişleme yuvalarını PCI Express, PCI, ISA, AGP olarak isimlendirebiliriz.
PCI Express anakart üzerinde yer alan ve ekran kartının takıldığı bir genişleme yuvasıdır. PCI Express, resmen PCIe (PCI-E’de olabilmekte ve genellikle bu kullanılmaktadır) olarak kısaltılmıştır ve kesinlikle PCI-X ile karıştırılmamalıdır. Günümüzde ATi ve NVIDIA tarafından piyasaya çıkartılan en son teknoloji ürünü grafik kartlarının (ekran kartları) “graphics cards” hemen hemen tamamı PCI Express kullanmaktadır.
Bilgisayar genişleme yuvası arabirimi olan PCIe (PCI Express); önceleri sadece AGP slotunun yerini alarak ekran kartları için yeni teknoloji sundu. Günümüzde ise PCI genişleme yuvalarının da yerini almaya başlayarak diğer donanım kartları için de kullanılan bir teknoloji oldu. PCI Express aktarım hızı bakımından hem AGP veriyolundan hem de PCI veriyolundan daha hızlıdır. Bu yeni teknoloji güç tüketiminin düşük olması ve sistem belleğini daha verimli kullanarak alacağınız bilgisayarın diğer donanım maliyetlerini kısma imkanı vermektedir.
PCI-e x1, PCI-e x2, PCI-e x4, PCI-e x8, PCI-e x16 ve PCI-e x32 olarak üretilen ekran kartlarının bant genişlikleri 1, 2, 4, 8, 16, 32’nin katları şeklinde artar. Ekran kartları için en çok tercih edilen PCI-e x16 ve PCI-e x32 slotlarıdır. Bu slotlar doğrudan kuzey köprüsüne bağlıdır.
AGP, hızlandırılmış grafik portu anlamına gelen, sadece ekran kartları için kullanılan bir veri yoludur. AGP veriyolu ekran kartı üzerindeki görüntü belleği yetersiz olduğu zaman sistem belleğini kullanır. AGP veriyolu PCI veriyolu gibi 32 bit genişliğindedir. Kuzey köprüsü tarafından kontrol edilmektedir ve kendine özel bir veri yolu vardır.
PCI veriyolu 64 bitlik olup 1993 yılında geliştirilmiştir ve tak-çalıştır desteklidir. Genelde güney köprüsü tarafından kontrol edilir. Güncel ekran kartları için yeterli değildir. PCI ekran kartları 33 MHz ile çalışırken, en düşük AGP ekran kartları 66 MHz`te çalıştığından daha büyük bant genişliğine sahiptirler. 2X, 4X ve 8X hızlarındaki AGP ekran kartlarındaki bant genişliği 2, 4, 8 katlarına çıkarılmıştır.

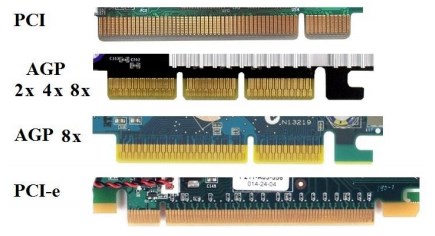

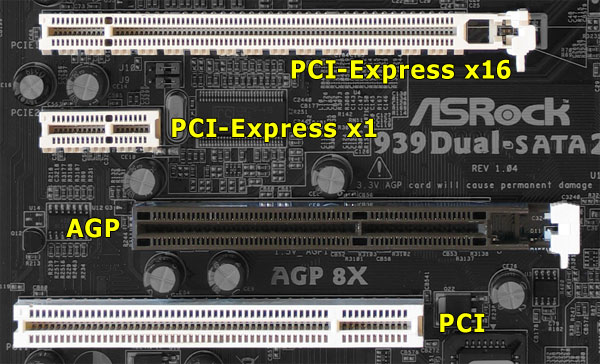

Ekran kartları ISA, PCI, AGP ve PCI Express veriyollarına takılmaktadır

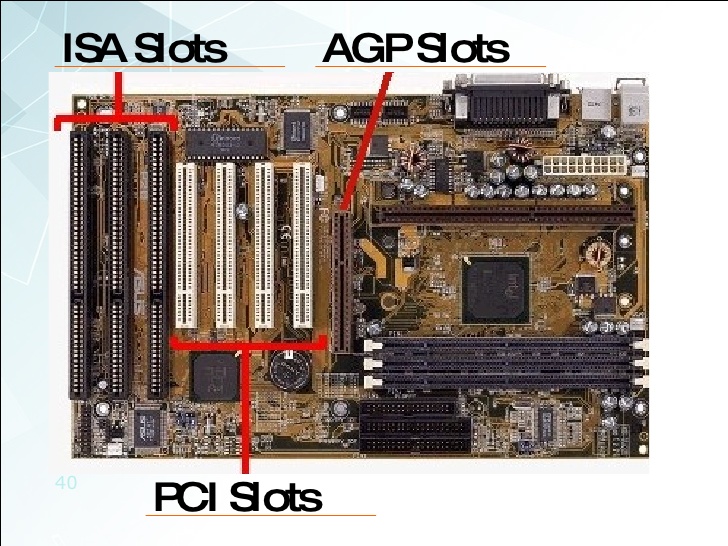

ISA eski bir slottur ve 8-16 bit veriyoluna sahiptir. Bant genişliği çok düşük olduğundan günümüz anakartlarında kullanılmamaktadır.
