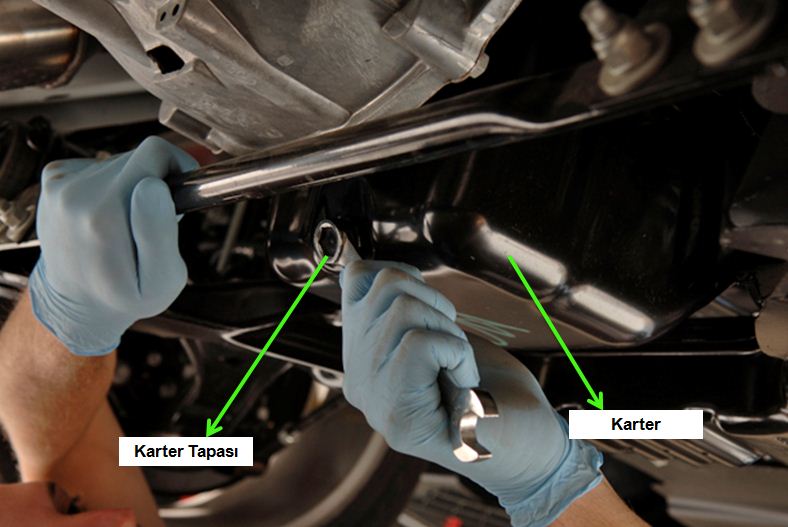

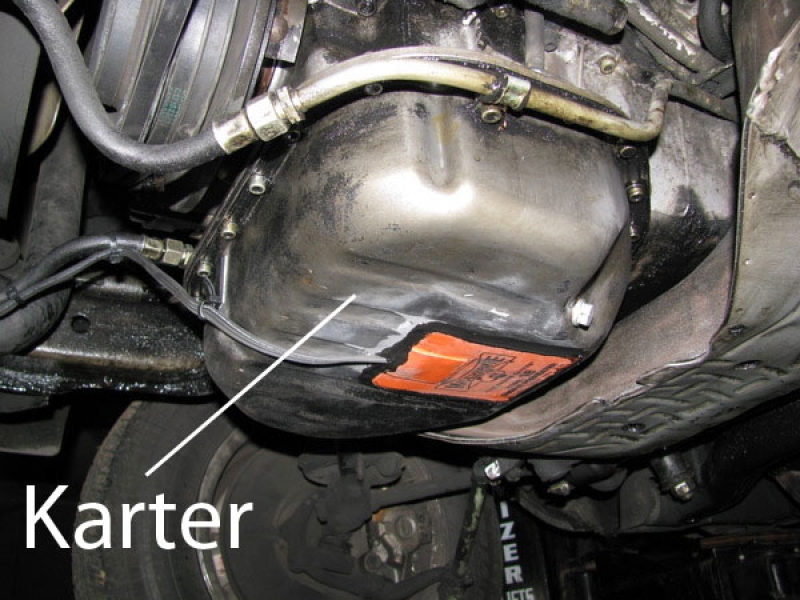

Karter Nedir?
İçten yanmalı motorlarda, yanma odası ve krank karteri arasındaki basınç farkları nedeniyle piston segmanları ve silindir çalışma yüzeyleri arasında kayıp kompresyon gazları olarak adlandırılan gazlar, yanmış veya yanmamış olarak kartere iner. Yağ içeren bu gazlar motor yağının özelliğini bozar ve çevreye zarar verir. Karter havalandırma sistemi bu gazları tekrar emme bölgesine geri gönderir. Karter havalandırma sistemi, gazlarda bulunan yağ buharlarını havadan ayırır. Krank karterindeki bir kanal üzerinden bu yağ buharları yağ karterine geri gönderilir.
Bütün benzinli motorlarda karter havalandırma sistemi kullanılır. Sistem yağ separatörü, diyafram valfi, plastik hortum ve havalandırma için hava filtresine bağlı çek valfli bir hortumdan oluşur.
Karter Nasıl Çalışır?

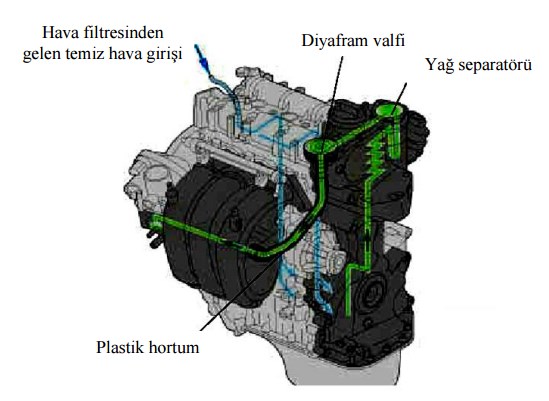

Karter havalandırma sistemi yapısı
Diyafram valfi, karterin sabit basınç seviyesinde kalmasını ve havalandırmasını sağlar. Bir diyaframla iki odadan oluşur. Odanın biri açık havaya diğeri ise emme manifolduna bağlıdır. Emme manifoldunun basıncı düşünce diyafram yay kuvvetine karşı gaz girişine doğru itilir. Bu durumda katerden daha az gaz emilir. Emme manifoldunun basıncı örneğin tam yükte artınca yay, diyaframı geri iterek giriş daha çok açılır ve katerden daha çok gaz emilimi sağlanır.
Karter Çeşitleri Nelerdir?
Karter havalandırma düzeni iki şekilde çalışmaktadır.
Giriş Borulu Karter Havalandırma Sistemi: Otomobil hareket hâlinde iken karterin altından geçen hava akımı, ağzı eğik kesilmiş çıkış borunun ağzında kısmi bir vakum oluşturur. Bu vakum nedeni ile karterde basınç düşüklüğü olur ve giriş borusundan temiz hava kartere dolar. Böylece otomobili hareket ettiği müddetçe giriş borusundan giren hava, çıkış borusundan çıkarken karterdeki zararlı buharları dışarı atar. Giriş borusu ucuna konulan hava süzgecinin görevi, havanın içinde bulunan toz ve kirlerin kartere girmesini önlemektir. Bu süzgeçlerin bazıları yağ banyolu olarak yapılmaktadır. Giriş borulu sistemin en büyük sakıncası, taşıt durduğu zaman veya yavaş hareket ettiği hâllerde yeterli hava akımı olamayacağı için havalandırma tam olamaz ve zararlı maddelerin tümü atılamadığı için yağın özelliği çabuk bozulur. Günümüz motorlarında egzoz emisyon normları sebebiyle bu sistemin yerine kapalı sistem havalandırma sistemleri kullanılmaya başlanmıştır.
Kapalı Tip Havalandırma Sistemi: (PVC) Kapalı karter havalandırma sisteminin diğer bir adı da pozitif karter havalandırma sistemidir. Kısaca PCV (Positive Crankcase Ventilation) karter havalandırma sistemi olarak da söylenir. Kapalı karter havalandırma sisteminin özelliği, karterdeki kaçak gazları, manifold vakumu ile emilerek motorda bir kez daha yanma işlemine sokmaktır. Böylece hem yanmamış yakıt kullanılarak yakıt tasarrufu sağlanır hem de çevre kirlenmesi önlenmiş olur. Karterdeki kaçak gazlar, genellikle supap kapağı üzerinden bir hortum ile ya hava filtresinin bulunduğu kısma ya emme manifolduna yada her iki yere de bağlanarak motora alınır. Kaçak gazların, doğrudan emme manifolduna giriş yapan motorlarda manifold vakumunun aşırı etkilenmesini önlemek için sisteme bir tane PCV supabı ilave edilmiştir. Bu supap manifod vakumuna bağlı olarak çalışır. Motor rölantide çalışırken, manifold vakumu yüksektir. PCV supabı yüksek vakumun etkisiyle supap yayının itme kuvvetini yenerek yuvasına oturur. Karterdeki kaçak gazların manifolda girişi PCV supabının ortasındaki küçük çaplı delikten olur. Böylece hem manifold vakumu etkilenmez hem de karterdeki kaçak gazlar temizlenmiş olur.
Karter Kontrolleri
PCV valfi emme manifoldu içine gönderilen kaçak gaz miktarını motor yükünün durumuna göre doğru orantılı olarak kontrol eder. Bu durum, kaçak gaz miktarının emme manifoldundaki vakum gücü ile ters orantılı olarak kontrol edilmelidir. PCV sisteminin doğru şekilde çalışmaması durumunda hava-yakıt karışımı doğru olarak ayarlanmaz. Bu durum motorun verimsiz çalışmasına neden olur. Ayrıca karter iç basıncının yükselmesi nedeniyle yanan motor yağı miktarı artar. Bu nedenle PCV valfinin, havalandırma hortumları ve bağlantılarının periyodik olarak kontrol edilmesi gerekir.
Karter Arızası
Karter havalandırma sisteminin arızalanması veya sistemin tıkanması karterde yağ basıncının yükselmesine sebep olur. Bunun neticesinde karterden yağ kaçakları olur.
