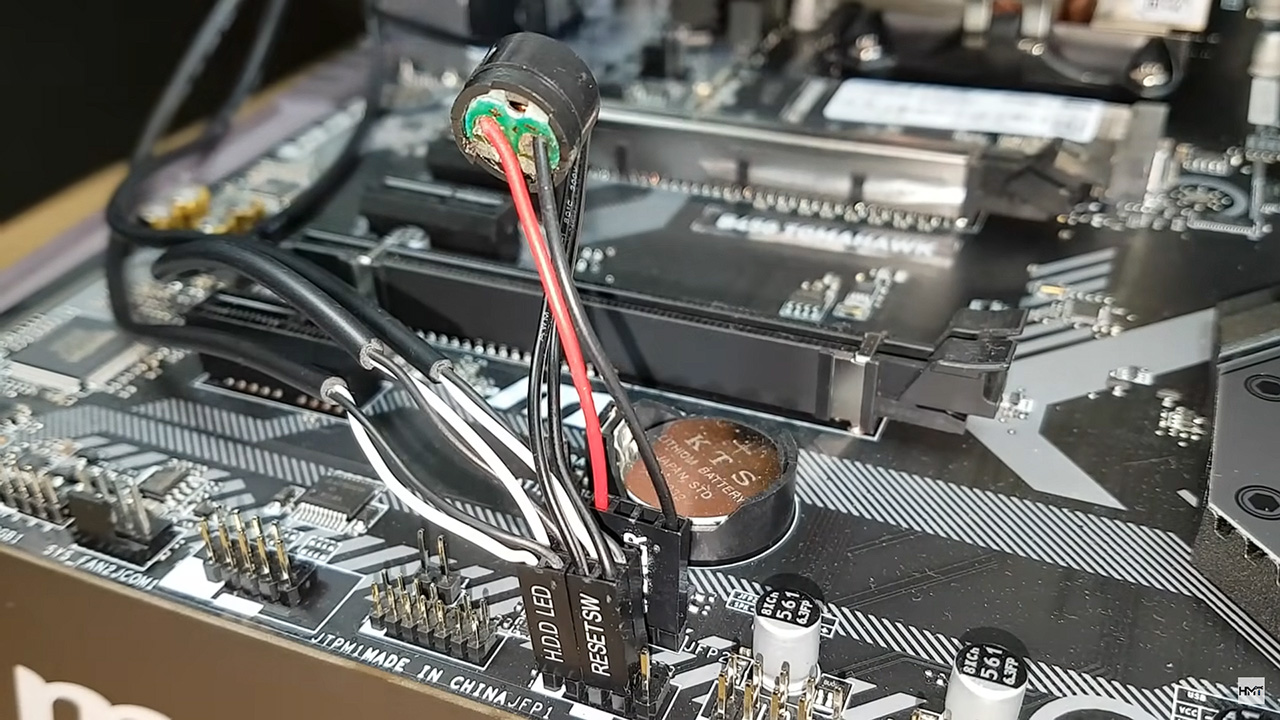

JFP1 ve JFP2 ön panel bağlantıları, anakart üzerinde bulunan ve kasanın ön panelindeki düğme, LED ve ses giriş/çıkışlarını kontrol eden pin başlıklarıdır. Bu bağlantılar sayesinde bilgisayarı açma/kapama, sıfırlama, sabit disk aktivitesi, güç durumu gibi işlevleri gerçekleştirebilirsiniz. Ayrıca kulaklık, mikrofon, USB portu gibi cihazları da ön paneldeki soketlere takabilirsiniz.

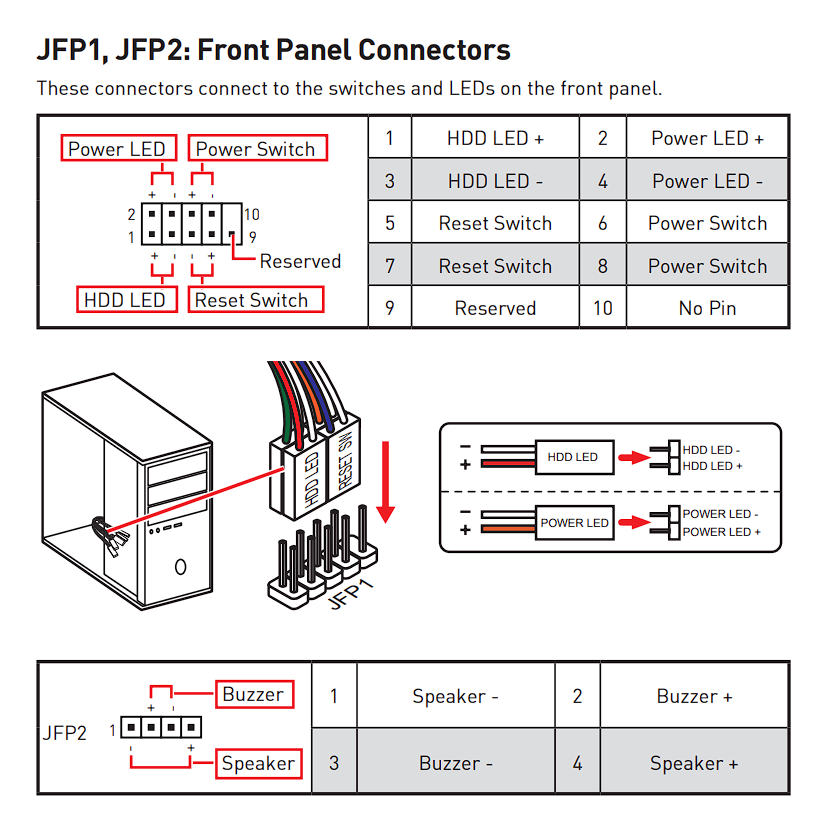

JFP1 ve JFP2 bağlantılarının nasıl yapıldığı anakartın modeline göre değişiklik gösterebilir. Genellikle anakartın üzerinde veya kullanım kılavuzunda bu bağlantıların şeması verilir. Bu şemaya göre kasanın ön panelinden gelen kabloları uygun pin başlıklarına takmak gerekir. Kabloların üzerinde genellikle hangi işlevi yaptıklarını belirten etiketler bulunur. Örneğin, POWER SW açma/kapama düğmesi, HDD LED sabit disk aktivite ışığı, RESET SW sıfırlama düğmesi gibi.
JFP1 ve JFP2 bağlantılarını yaparken dikkat edilmesi gereken bazı noktalar vardır. Öncelikle bilgisayarın fişini çekmek ve statik elektrikten korunmak gerekir. Sonra kabloların doğru yönde ve doğru pin başlıklarına takıldığından emin olmak gerekir. Bazı kabloların üzerinde + ve – işaretleri bulunur. Bu işaretler pin başlıklarındaki aynı işaretlerle eşleştirilmelidir. Aksi takdirde ön panel düzgün çalışmayabilir veya zarar görebilir. JFP1 ve JFP2 bağlantılarını yaparken kullanım kılavuzundan veya internetten yardım almak faydalı olabilir.
JFP1 Nedir? Hangi Bağlantılar Bulunur?

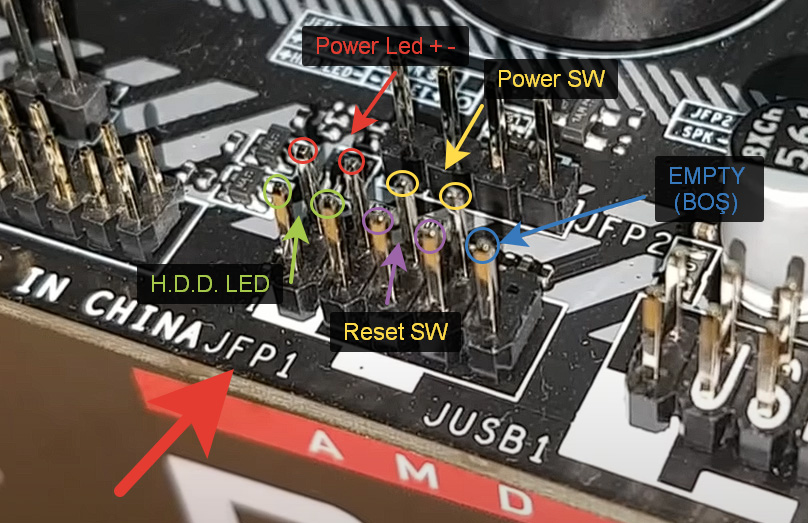

JFP1, anakart üzerinde bulunan ve kasanın ön panelindeki düğme ve LED’leri kontrol eden 10 pinli bir başlıktır. JFP1 üzerinde şu bağlantılar bulunur:

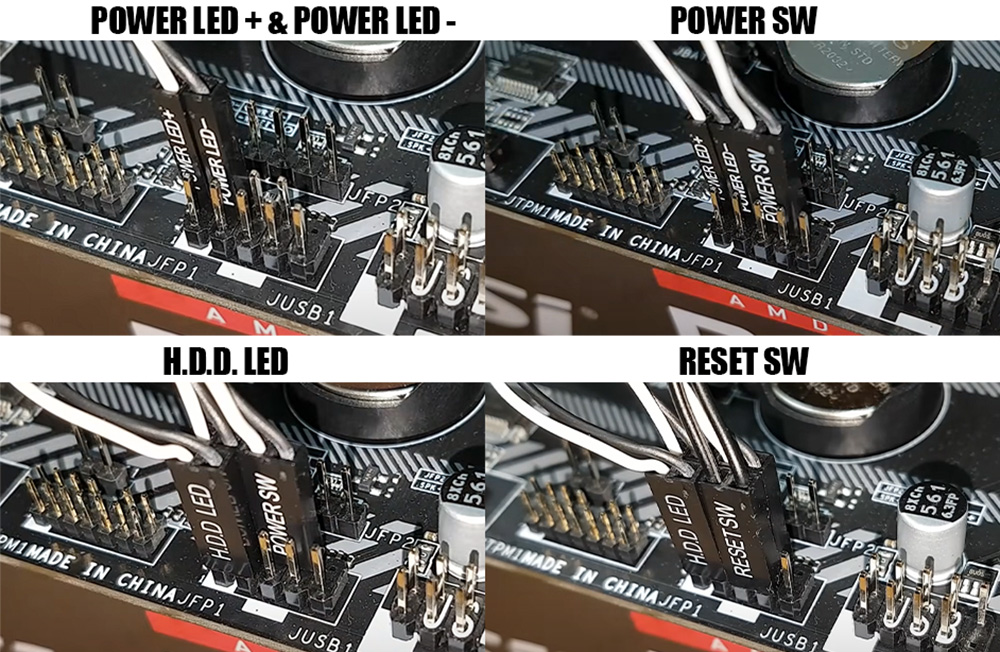

POWER SW: Açma/kapama düğmesi
RESET SW: Sıfırlama düğmesi
HDD LED: Sabit disk aktivite ışığı
POWER LED+: Güç durumu ışığının pozitif ucu
POWER LED-: Güç durumu ışığının negatif ucu
JFP1 bağlantısını yaparken kabloların doğru yönde ve doğru pinlere takıldığından emin olmak gerekir. Kabloların üzerinde genellikle hangi işlevi yaptıklarını belirten etiketler bulunur. Bazı kabloların üzerinde + ve – işaretleri bulunur. Bu işaretler pin başlıklarındaki aynı işaretlerle eşleştirilmelidir. Aksi takdirde ön panel düzgün çalışmayabilir veya zarar görebilir. JFP1 bağlantısını yaparken kullanım kılavuzundan veya internetten yardım almak faydalı olabilir.
JFP2 Nedir? Hangi Bağlantılar Bulunur?

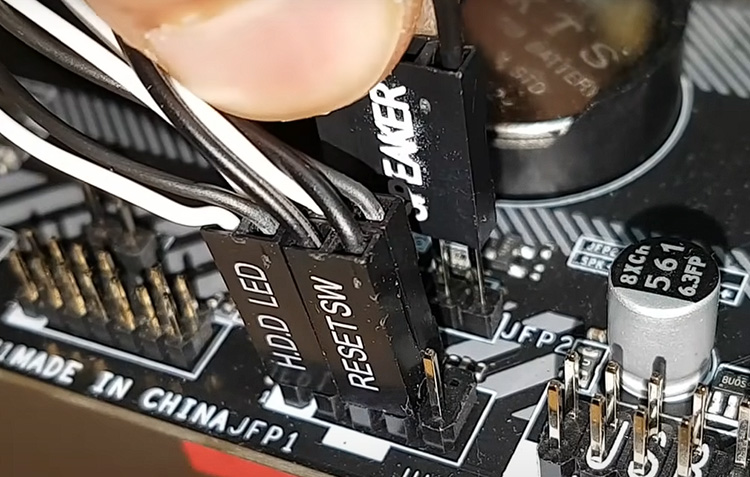

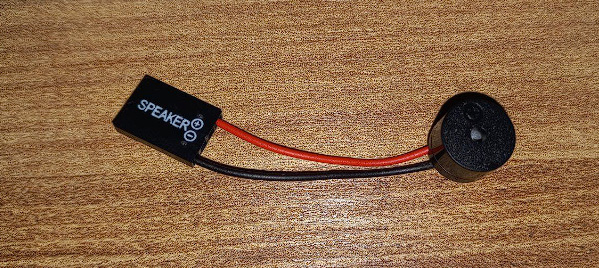

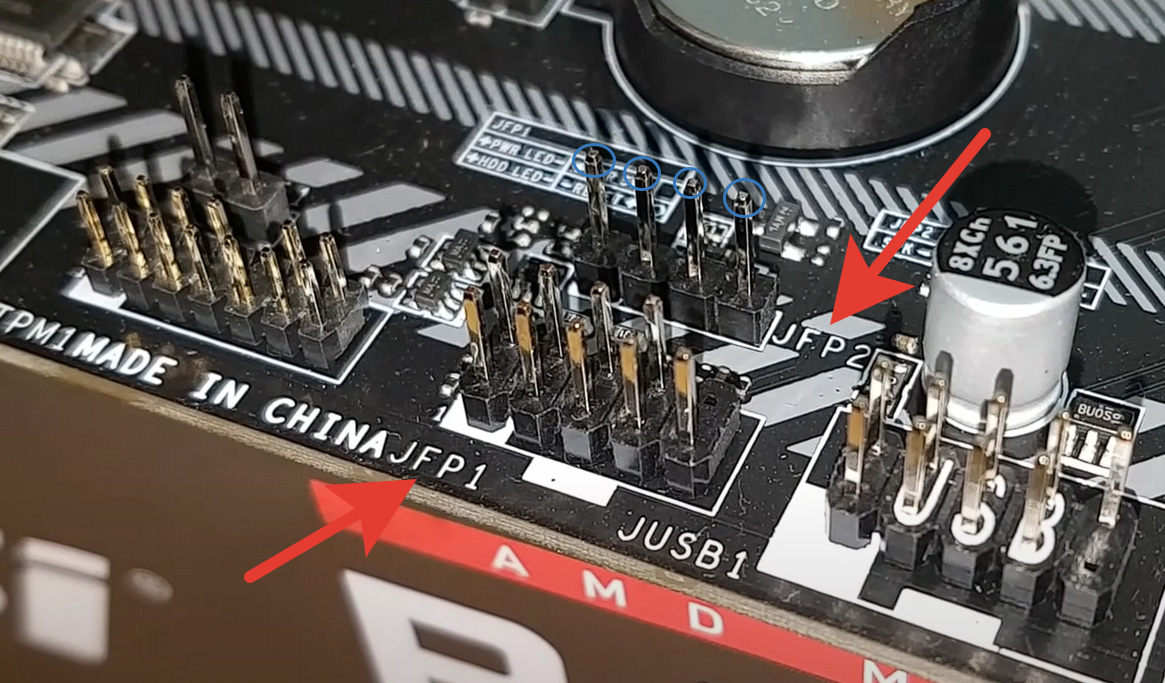

JFP2, anakart üzerinde bulunan ve kasanın ön panelindeki ses giriş/çıkışlarını kontrol eden 4 pinli bir başlıktır. JFP2 üzerinde şu bağlantılar bulunur. Ayrıca buraya Buzzer takılır. Buzzer sinyallere göre ses çıkartan bir cihazdır. Anakart arızalarında kullanılan bip sesleri bunlara örnektir. Buzzer bir uyarı sistemidir. Eski nesil PC’lerde hata olduğunda bip sesleri çıkar. Bu cihazda bu işe yarıyor. Anakartın speaker pinlerine takılır ve sistemde hata vs. olduğunda size sesli olarak ikaz yapar.
AUD_GND: Ses topraklama
AUD_MIC: Mikrofon girişi
AUD_MIC_BIAS: Mikrofon güç kaynağı
AUD_FPOUT: Hoparlör çıkışı
JFP2 bağlantısını yaparken kabloların doğru yönde ve doğru pinlere takıldığından emin olmak gerekir. Kabloların üzerinde genellikle hangi işlevi yaptıklarını belirten etiketler bulunur. JFP2 bağlantısını yaparken kullanım kılavuzundan veya internetten yardım almak faydalı olabilir.
